1.产品介绍
1.1概述普罗名特CONCEPT c系列CONC1601计量泵是由微处理器控制，具有可变冲程长度及频率，电磁驱动的隔膜式计量泵。用于多种液体的计量输送。
电磁力驱动连杆带动隔膜在泵头内往复运动，引起泵头膛腔体积何压力变化，压力的变化引起单向阀自动开启和关闭，实现化学药品的定量吸入和排出。
CONCEPT c系列电磁驱动隔膜式计量泵的额定排量在0.72~24.0L/h范围内，相应的最大输出压力为16~1.5bar。泵的出口排量可以根据冲程长度调节钮和冲程频率选择开关调节，冲程长度最佳调节范围30%~100%。LED发
光二极管指示各种运行状态和报警。
1.2技术参数
1.2.1CONC1601计量泵通用参数
重复计量精度：冲程长度大于30%且稳定状态时为2%。
允许环境温度：-10~45
电源：220V+10%，50Hz/60Hz
100V~230V,50Hz/60Hz
输入功率：
冲程频率 输入功率
60冲程/分钟 12W
90冲程/分钟 12W
120冲程/分钟 16W
180冲程/分钟 24W
防护等级：IP65
绝缘等级：F
外部触电控制：无源触电脉冲信号
脉宽：20ms
触点负载：5V，0.5mA
外部模拟控制：4~20mA电流信号
2 安装
警告
由于在工厂测试时可能有水残留，如果CONC1601计量泵的介质不能与水接触，在开始使用前必须将水除去，可翻转泵使泵头转到180度放掉存水，然后用适宜的介质从上面通过吸液口冲洗泵头内部。
注意
CONC1601计量泵的安装地点要方便人员进出，操作与维护，工作区内不要有任何妨碍操作的障碍物。
计量泵的排液端装有截至阀时，如果关闭截至阀，计量泵运行产生的背压可能是最大允许背压的几倍，由此可能导致排液管线破裂，为了防止这种情况的发生，建议选用一个安全阀将最大背压限制在允许值以内。
此计量泵不适合在无任何防护措施的露天环境下工作或存放。
只能使用与软管直径相对应的卡环，软管接头以及规定规格的软管，否则无法保证链接的稳固和持久。不要减少软管的规格！管线较长或介质粘稠时要使用横截面大一些的管线和脉动阻尼器。

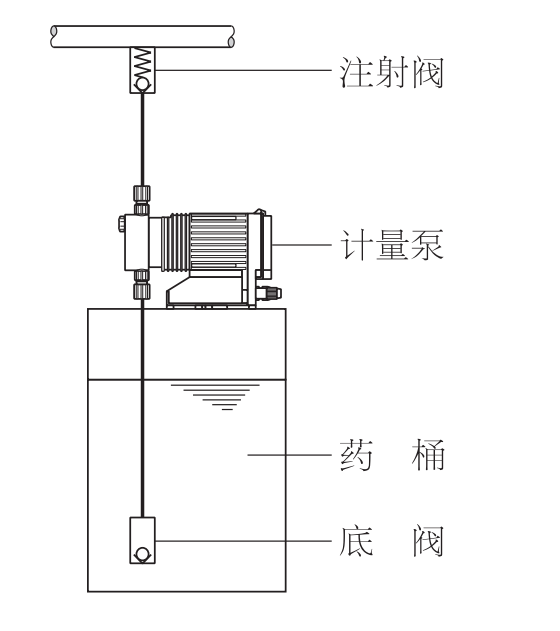

2.1泵的安装
在药桶上或支架上用螺栓和垫片安装计量泵。
为确保有效操作，安装时计量泵进出口必须保持竖直。
入口管线不要太长，要使底阀悬垂在离药桶底部大约10~30mm的位置
安装排液管线和注射阀，敞口排放时要安装背压阀。
2.2软管连接
在软管上套上套接螺母和卡环。
在核实的长度将软管端部截断，尽可能深地插入管内孔。
如有必要可稍微扩大软管的端口。
在合适的长度截断软管，请多留10mm的长度便于以后能重复连接。
按住并旋紧管接螺母。
2.3放气阀排气管线的安装
CONC1601计量泵的泵头配有放气阀总成。其中包括阀嘴软管接头。
将内径为4mm的团管安装到放气阀嘴软管接头上，最好使用6x4mm的PVC软管连接。
如果使用PE管，要确保连接可靠，防止滑落。
将软管另一端插到计量药桶中。
将排液管线直接练到计量泵出口单向阀和注射阀上。
2.4控制电缆和液位开关的连接
如有需要，将液位开关通过专用插头连接到泵的连接插口上。
对于外部控制型的CONC1601计量泵，已经接有2米三芯的控制电缆
外控锁定功能是为用户提供更安全的药品投加模式：外控锁定激活时，计量泵将只接受外控信号控制，冲程频率玄色开关置于100%或50%，计量泵也不受其影响，由外部信号控制。如果取消外控锁定，则可以手动通过
冲程频率选择开关厕计量泵的控制状态：当切换至100%，50%时，计量泵将分别按最大工作频率的100%，50%工作，而切换至“contact”触点或“anoluge”模拟信号控制时，计量泵将停止工作。
2.5电源连接
警告
一定要保证电源电压同计量泵标牌上的识别码的电压等级一直，如遇到电感性负载与计量泵并行接入电源的情况，则需要使用与电源隔离的开关触点（例如继电器或接触器）。
将电源插头插到电源插座上。
3错做和设置
3.1设置

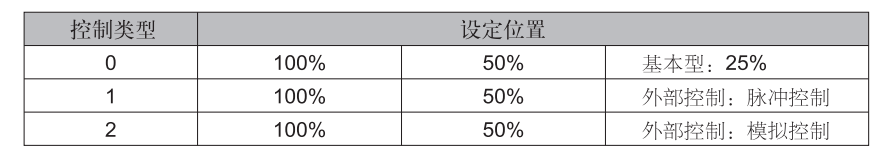

冲程长度通过调节钮进行设定；冲程频率通过频率选择开关设定：设定100%，50%，25%分别对应额定冲程频率的100%，50%，25%。在100%和50%挡位时，计量泵按照额定频率的100%和50%工作。
注意：
外控型CONC1601计量泵，在启动引液时，如果取消了外控锁定，而在计量泵启动之后没有重新激活外控锁定，则可能出现过量计量，这在某些场合可能导致严重危害。
冲程长度应当在计量泵工作过程中进行设定。
3.2启动
对于外部控制型的计量泵,如果激活了外控锁定,为了使其引液,必要时, 要取消外控锁定,将冲程长度调节钮(2)设定到100%,冲程频率选择开关(1) 设定到100%
旋松排气阀约一圈。
启动泵并运行,直到在排液管线或排气阀处可看到液体出现为止。
对于没有排气阀的泵,可松开泵头的排液管线或使用多功能阀阅CONC1601计量泵启动正常后,关闭排气或重新装好注射阀上的输送管线。
4维护与维修
警告
电气维修必须由合格的电工进行。
在维修前，要拔掉电源插头或断开电源！如有继电器，要断开其电源！要确保在维修过程中泵的电源不会被接通。
维修CONC1601计量泵时，首先要给排液管道减压，排放并冲洗泵头的内腔，禁止使用对泵头由腐蚀性的液体冲洗！
注意
如果计量的介质时危险的或未知的液体，维修前要查看计量液体的性能参数表，排空并清洗泵头北部。
4.1维护
CONCEPT c计量泵的维护，应严格检查如下内容：
泵头螺栓
排液管线
泵头和入口单向阀
背板上的漏液孔

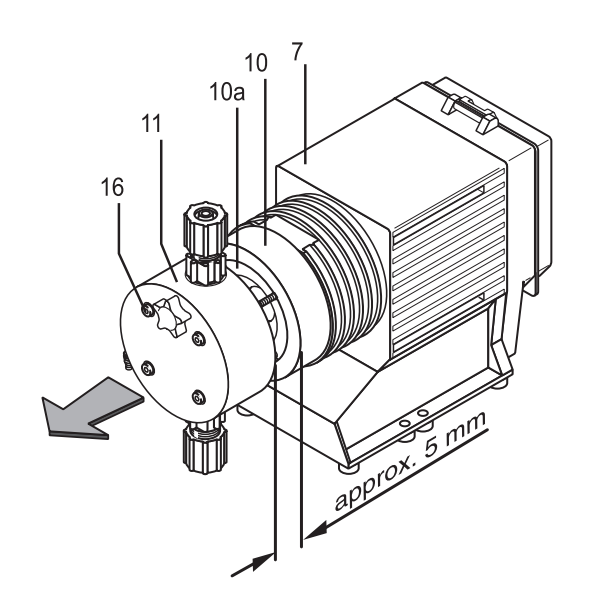

4.2更换隔膜
在CONC1601计量泵工作时，用冲程长度调节钮将冲程长度设定为0%
松开螺栓
将泵头和螺栓仪器从背板和泵壳体上取下
用左手托着外壳，右手逆时针方向松开隔膜。
将隔膜从驱动轴上拆卸下来。
将新的隔膜旋到驱动轴上，留意螺纹的转动状态。
再次从驱动轴上将隔膜拆卸下来。
将背板安装到壳体上。
将隔膜装入背板顺时针旋紧直到隔膜拧紧到位。
注意：
转动隔膜使隔膜和背板上的四个孔准确对齐，背板上的泄药必须朝下。
5备件订货
为了保证及时更换小的易损件，我们建议库存一组备件套装，包括以下部件：
吸，排液阀组件各1套；1套密封件；1个计量泵隔膜；1套连接件；2个阀球。
|
